PI-FIX^® -  Programming Irritation Fixer

RJ45 – RJ12 – 8-pol rak kontakt + RJ12-kabel

• Passar MPLAB  PICkit 4* och PICkit 5* debugger and programmer
• För dig som tröttnat på provisoriska lösningar för att hålla kablarna på plats
• PICkit 4 eller PICkit 5 sitter stadigt men lite flexibelt
• Både kretskort och kontakter är av bästa kvalitet och guldpläterade
• Anslutning för RJ45, RJ12 och vinklad 8-polig honkontakt 2,54mm för ”Jumper wires”
• Undersidans kontakter är isolerade med EVA-skum
• RJ12-kabel p6c6, 150mm lång ingår (OBS rak kabel A-p1 to B-p1 etc.).

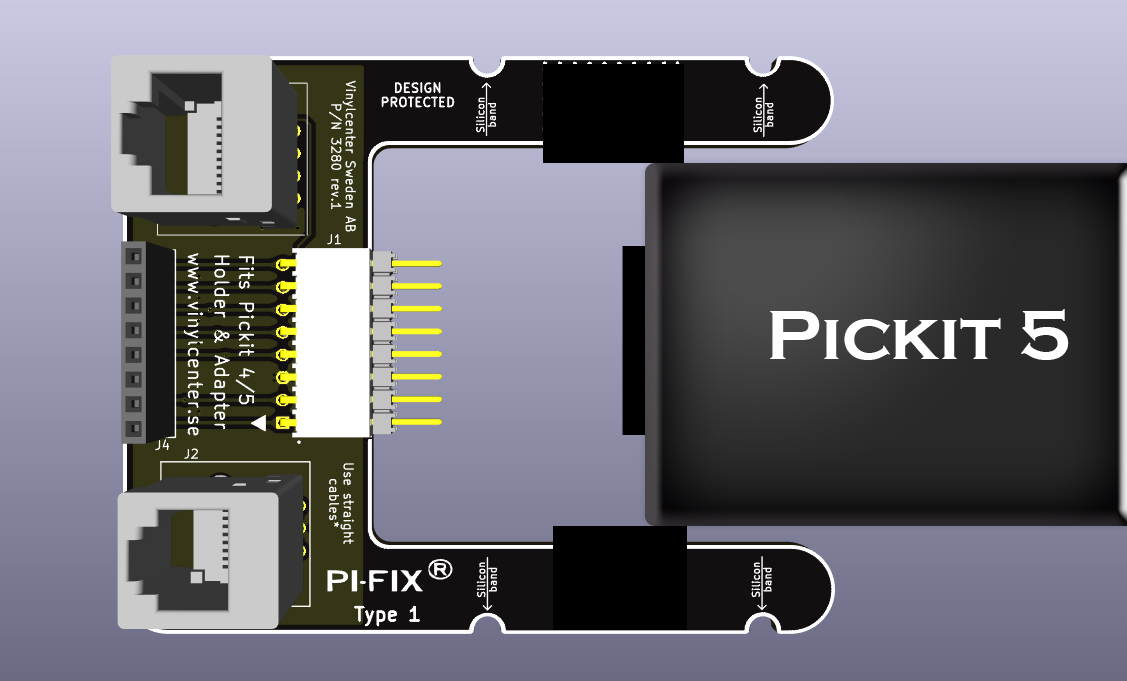

MONTERING: Skjut in din Pickit mellan filtremsorna och docka mot stiftlisten.

Räta upp Pickit i linje med kretskortet.

Trä silikonbanden över Pickit (se bild). KLART!

Om du tidigare använt Microchips ”ADAPTER RJ-11 TO ICSP” så har den en korsad kabel som inte är lämplig för PIFIX. Om du använder vår raka kabel kommer allt fungera precis som vanligt i dina befintliga projekt.

Leverans:

• PIFIX typ1
• Silikonband (2 stycken)
• RJ12-kabel, 15cm
• Användarinstruktion

PIFIX är ett kretskort av högsta kvalitet, s.k. ENIG med guldöverdragen nickel. Samtliga kontakter har ytbehandling med guld eller annan ädelmetall och kommer från kända tillverkare som Stewart, Sullins och Samtec.

Design: Vinylcenter Sweden AB. Made in China (OBS bilderna är endast illustrativa. Mindre avvikelser kan förekomma på produkten som levereras men saknar praktisk betydelse.)

* MPLAB^® och PICkit^TM är registrerade varumärken tillhörande  Microchip Technology Inc. in the U.S.A. and other countries

PIFIX^® är ett registrerat varumärke tillhörande Vinylcenter Sweden AB

--------------------------------------

PI-FIX^® -  Programming Irritation Fixer

RJ45 – RJ12 – 8-pol straight header + RJ12 cable

• Fits MPLAB  PICkit 4* och PICkit 5* debugger and programmer
• For those who are tired of temporary solutions for keeping cables in place
• PICkit 4 or PICkit 5 sits stable but slightly flexible
• Both PCB and connectors are of the highest quality and gold-plated

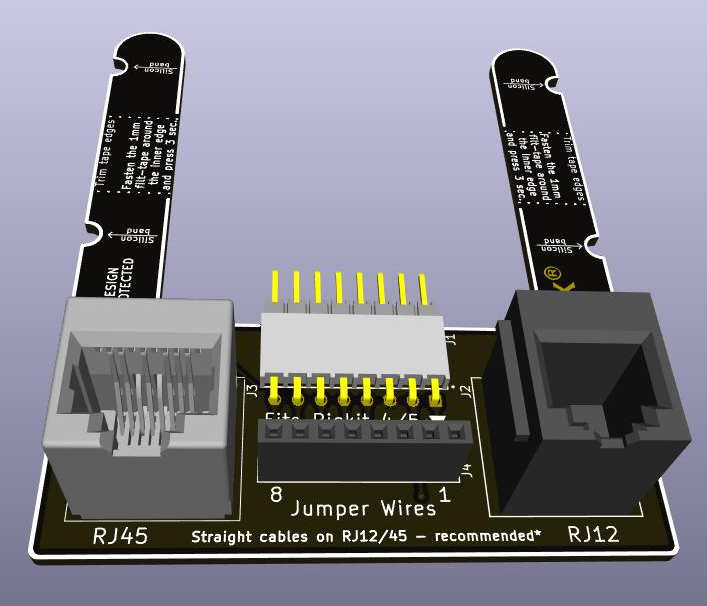

• Connection for RJ45, RJ12, and angled 8-pin female header 2.54 mm for jumpers
• The contacts on the underside are insulated with EVA foam
• RJ12 cable p6c6, 6” long included (NOTE: straight cable A-p1 to B-p1, etc.)

INSTALLATION:

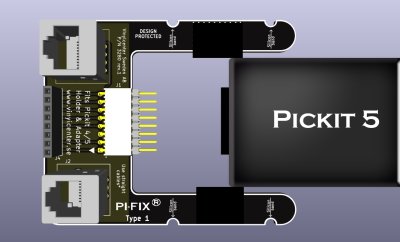

Slide your Pickit between the filter strips and align it with the pin header.

Straighten the Pickit so it’s in line with the circuit board.

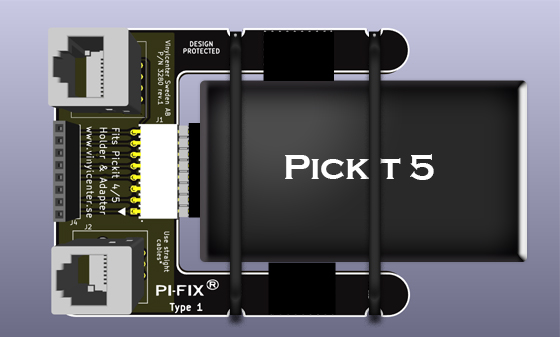

Slide the silicone bands over the Pickit (see image). DONE!

If you have previously used Microchip's “ADAPTER RJ-11 TO ICSP”, it has a crossed cable that is not suitable for PIFIX. If you use the included straight cable, everything will work as usual in your existing projects.

    Contents:

• PIFIX Type 1
• Silicone straps (2 pieces)
• RJ12 cable, 15 cm
• User manual

 PIFIX is a top-quality printed circuit board, known as ENIG, with gold-plated nickel. All connectors are gold-plated or plated with another precious metal and are sourced from well-known manufacturers such as Stewart, Sullins, and Samtec.

      Design: Vinylcenter Sweden AB. Made in China. (Please note: The images are for illustrative purposes only. Minor variations may occur in the product you receive, but these have no practical significance.)

* MPLAB^® och PICkit^TM are registered trademarks belonging to Microchip Technology Inc. in the U.S.A. and other countries.

PIFIX^® är ett registrerat varumärke tillhörande Vinylcenter Sweden AB
